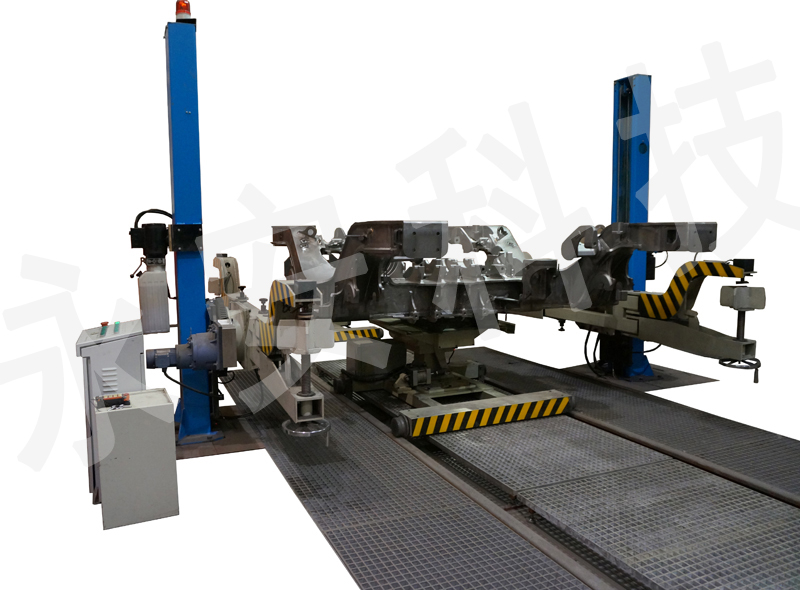

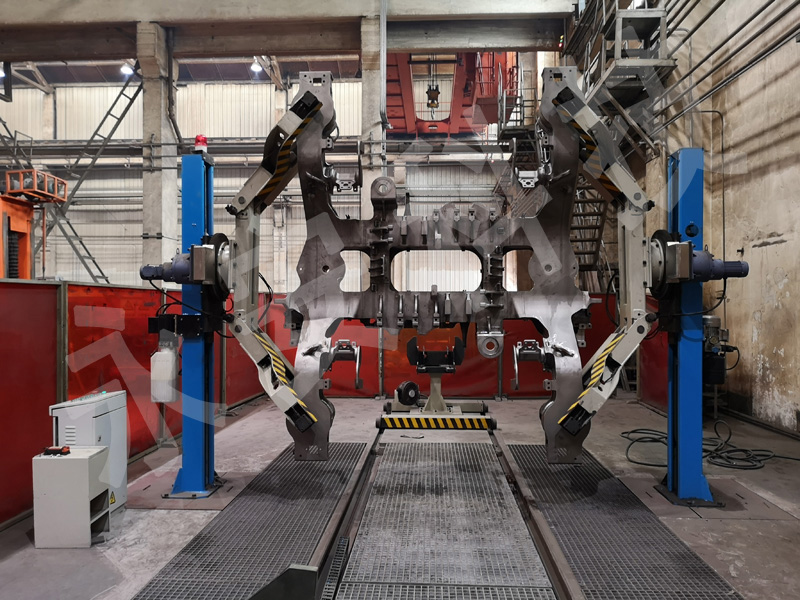

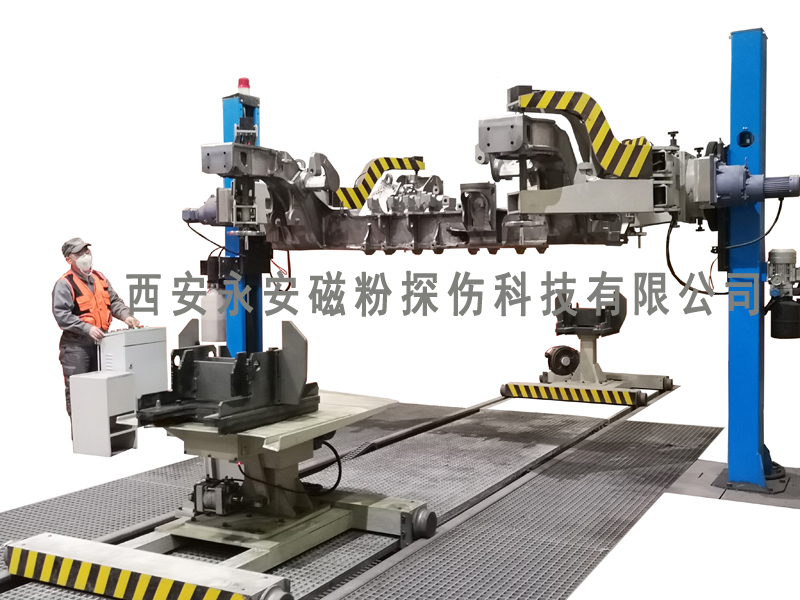

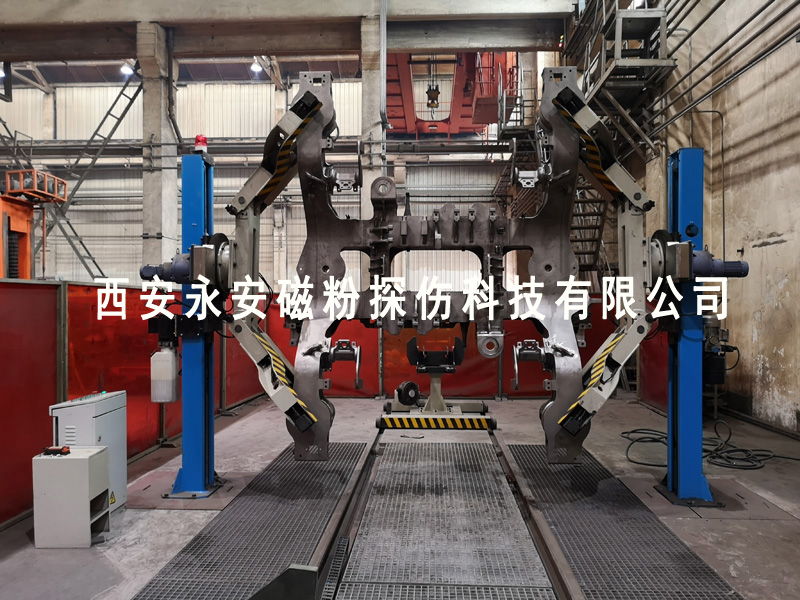

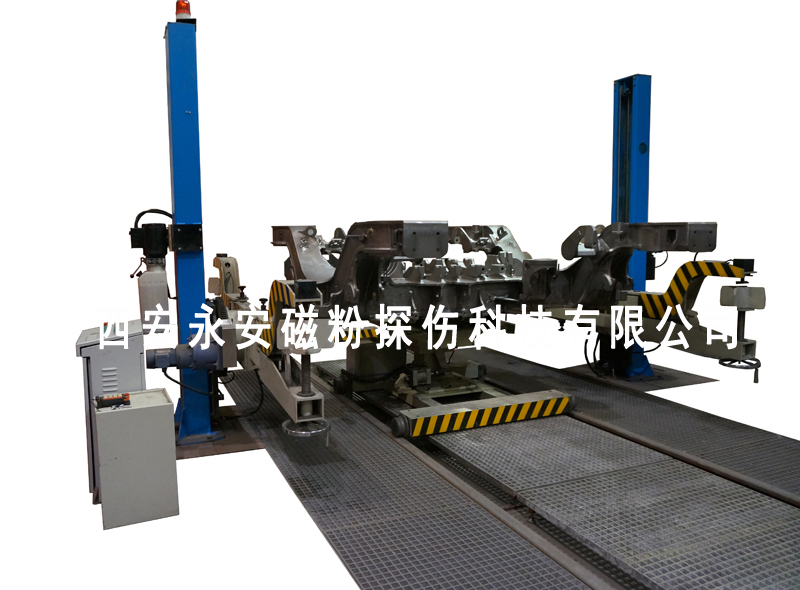

HDL-A型动车、地铁车辆双柱液压构架翻转机

适用范围：

适用于动车、地铁车辆转向架构架的检修和拆卸、组装以及探伤等作业过程中的举升和翻转。

特点及技术指标：

   1. 构架翻转机的夹持采用液压自动夹持机构，减少了装夹的作业时间、夹持安全可靠，效率高。

   2. 构架翻转机具备±180°翻转功能，并可从正反面装卸构架。

   3. 采用双柱式结构，安装方便，可有效利用空间

   4. 链传动液压缸驱动，确保构架平稳升降

   5. 配备止动挡条及棘轮自锁装置，避免构架在工作时下降

   6. 四托臂结构，转动灵活、装卡方便

   7. 翻转机构采用齿轮传动，确保构架翻转时平稳可靠

   8. 液压缸配有流量控制器，确保在软管破裂时控制下降速度

   9. 透明油箱，便于检查油位，油箱容量 10L

   10. 供应电源：三相交流电：380V±10％，50Hz

   11. 额定输入功率：2.2kW

   12. 额定载荷：4000kg

   13. 起升高度：1820mm

   14. 升降速度：1500mm/min

   15. 翻转速度：0-0.5r/min

   16. 翻转角度：±180°

   17. 外形尺寸：3.25m×4.3m×3.35m

   18. 设备重量：1000kg

XWD-D Two-post  hydraulic  Lift  For CRH & Metro Bogie Frame

Applicable scope

It is suitable for lifting and rotating the bogie frame in the process of inspection,disassembly, assembly and flaw detection for CRH and metro.

Features and Technical parameters

  1.  Adopt to hydraulic automatic clamping mechanism,reducing operating time,safe and reliable clamping,high efficiency.

  2.  Two-post hydraulic Lift has ±180°rotation function，it can load and unload bogie frame from front or back.

  3.  Adopt to two-post structure，the space will be used effectively and easy to install

  4.  Chain transmission and hydraulic cylinder drive ,Make sure the bogie frame is lifted smoothly

  5.  Equipped with stop bar and ratchet self-locking device,  Avoid the bogie frame degradation at work

  6.  Four-arm structure ，flexible rotation and easy to clamp

  7.  The rotating mechanism is driven by gears ,make sure the bogie frame is stable when it turns over.

  8.  The hydraulic cylinder is equipped with a flow controller,Be sure to control the rate of descent when the hose breaks

  9.  Transparent tank is easy to check oil level，its capacity is 10L

  10.  Power supply:  Three-phase alternating current: 380V±10%, 50Hz

  11.  Rated input power: 2.2kW

  12.  Rated load : 4000kg

  13. Lifting height：1820mm

  14.  Lifting speed: 1500mm/min

  15.  Rotating speed: 0-0.5r/min

  16.  Rotating range: ±180°

  17.  Machine overall size:3.25m×4.3m×3.35m

  18.  Machine weight:1000kg
