    产 品 展 示
 旋转磁场井式系列 >> XGT-A型车钩零件(尾框)磁粉探伤机 >> XGT-A型车钩零件(尾框)磁粉探伤机

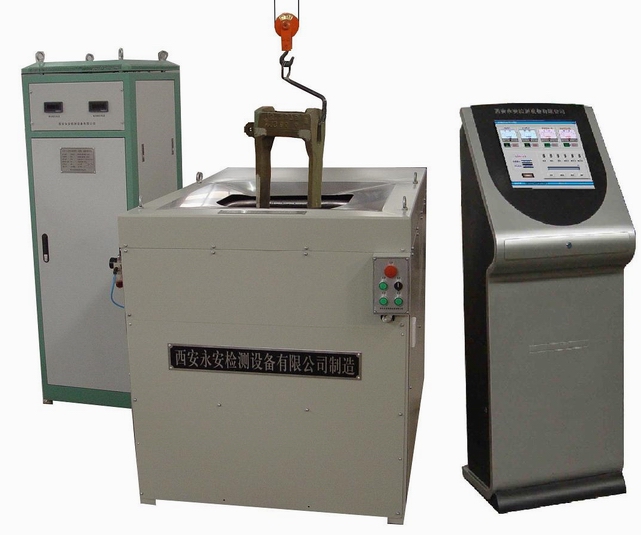

产品名称: XGT-A型车钩零件(尾框)磁粉探伤机 产品备注: 适用于机车车辆13、15、16、17#等各种铸造和锻造钩尾框的磁粉探伤
规  格:   产品类别: 旋转磁场井式系列

    产 品 说 明



XGT-A型车钩零件(尾框)磁粉探伤

适用范围:

适用于机车车辆13151617#等各种铸造和锻造钩尾框的磁粉探伤



特点及技术指标:

1.    旋转磁场和感应法相结合的磁化方式满足钩尾框全身非接触探伤的要求,避免了通电灼伤工件和工作不稳定的弊端

2.    工件垂直吊挂探伤,减少了输送、装卡工件等作业工序,检测效率高;

3.    井式结构使磁悬液的回流极为便利,减了磁悬液的浪费;

4.    磁化电流不等值衰减,剩磁满足要求

5.   供电电源:AC三相380V

6.   额定输入电流:60A

7.   额定输入功率:25kW

8.   暂载率:30%

9.   磁化方式:复合磁场

10. 周向磁化电流:2000A

11. 纵向磁化磁动势:8000AT

12.井口尺寸:500×350mm

13.  磁悬液箱设计有效容积:45L

14.检测灵敏度:清晰显示A1型标准试片15/50的人工缺陷

15.剩磁:不大于0.3mT

16. 主机外形尺寸:1.71m×0.98m×0.96m

17.主机总重量:620kg






 XGT-A  Magnetic Particle Flaw Detector For Coupler Parts (Yoke)



Applicable scope

It is suitable for rolling stock 13,15,16,17# and other kinds of cast and forged yoke of the magnetic particle testing.

Features and Technical parameters

1.      Magnetization mode which is combined rotating magnetic field with the induction method meet requirements of the yoke non-contact testing, avoiding the shortcomings of burning the work-piece electrified and working insecurity;

2.  Work-pieces vertically hanging to detect, reducing the transportation, loading work-piece and other chucking operations processes, which have a high efficiency

3.      Pit structure makes the magnetic suspension returning very convenient, which reducing the waste of the magnetic suspension;

4.      Magnetizing current is not equivalent attenuation, remanence meets the requirements;

5.      Rated input power: 25kW;

6.      Magnetization mode: Compound Magnetic Field;

7.      Center conductor magnetization current: 8000A;

8.      Longitudinal magnetization MMF: 8000AT;

9.      Wellhead Size: 500 × 350mm;

10.  Detecting sensitivity: Clearly displays the artificial faults of A1 standard test piece 1550;

11.  Residual Field: ≤0.3mT
